防爆可编程控制箱KXJ660(A)


防爆PLC控制箱,矿用防爆控制柜,矿用煤矿控制柜

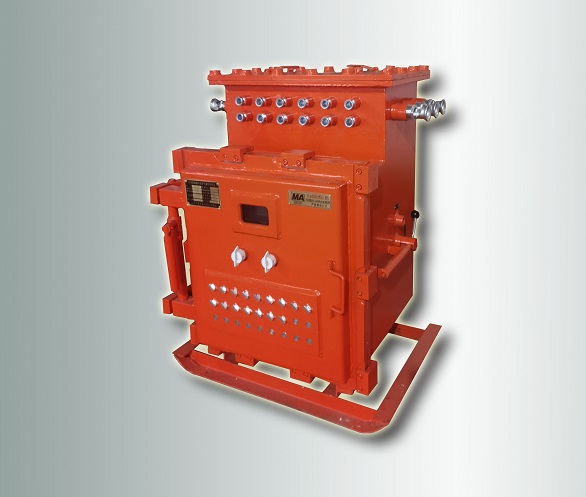

KXJ660(A)矿用隔爆兼本安型可编程控制箱

西门子S7系列PLC,欧姆龙继电器,4.3寸触摸屏,前门冗余操作按钮,本安电源,输入隔离处理,网络通讯接口,8路组合小功率电机控制,矿用防爆PLC控制箱

KXJ660(A)防爆控制箱技术参数

供电电压:AC660V
供电电流:32A
本安参数
Uo=18.5V;
Io= 1000mA。

尺寸及重量
尺寸:735mm * 727mm * 1017mm(长*宽*高)
重量:300kg

产品详细信息

产品关键词:矿用可编程控制箱,防爆可编程控制箱

KXJ660(A)防爆控制箱用途

KXJ660(A)矿用隔爆兼本安型可编程控制箱(以下简称控制箱)主要用于煤矿井下的排水自动化控制、皮带运输自动化控制等多个自动化控制装置,采用PLC可编程控制器作为核心设备,具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。其逻辑控制方式可通过软件的编程来实现,使复杂的控制逻辑变得简单易行。
控制箱内部的输入和输出信号之间有可靠的隔离措施和本安电源,从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。
控制箱执行标准GB/T 3836-2021、Q/ZMD034-2022。

KXJ660(A)防爆控制箱环境条件

——温度: 0℃~40℃;
——平均相对湿度: ≤95%RH(+25℃);
——大气压力: 80kPa~106kPa;
——机械环境: 无显著振动和冲击的场合;
——适用于有瓦斯和煤尘爆炸的危险环境中;
——周围介质无腐蚀性气体。

KXJ660(A)防爆控制箱产品型式


矿用隔爆兼本质安全型“Ex db [ib Mb] I Mb”。

KXJ660(A)防爆控制箱产品结构及原理

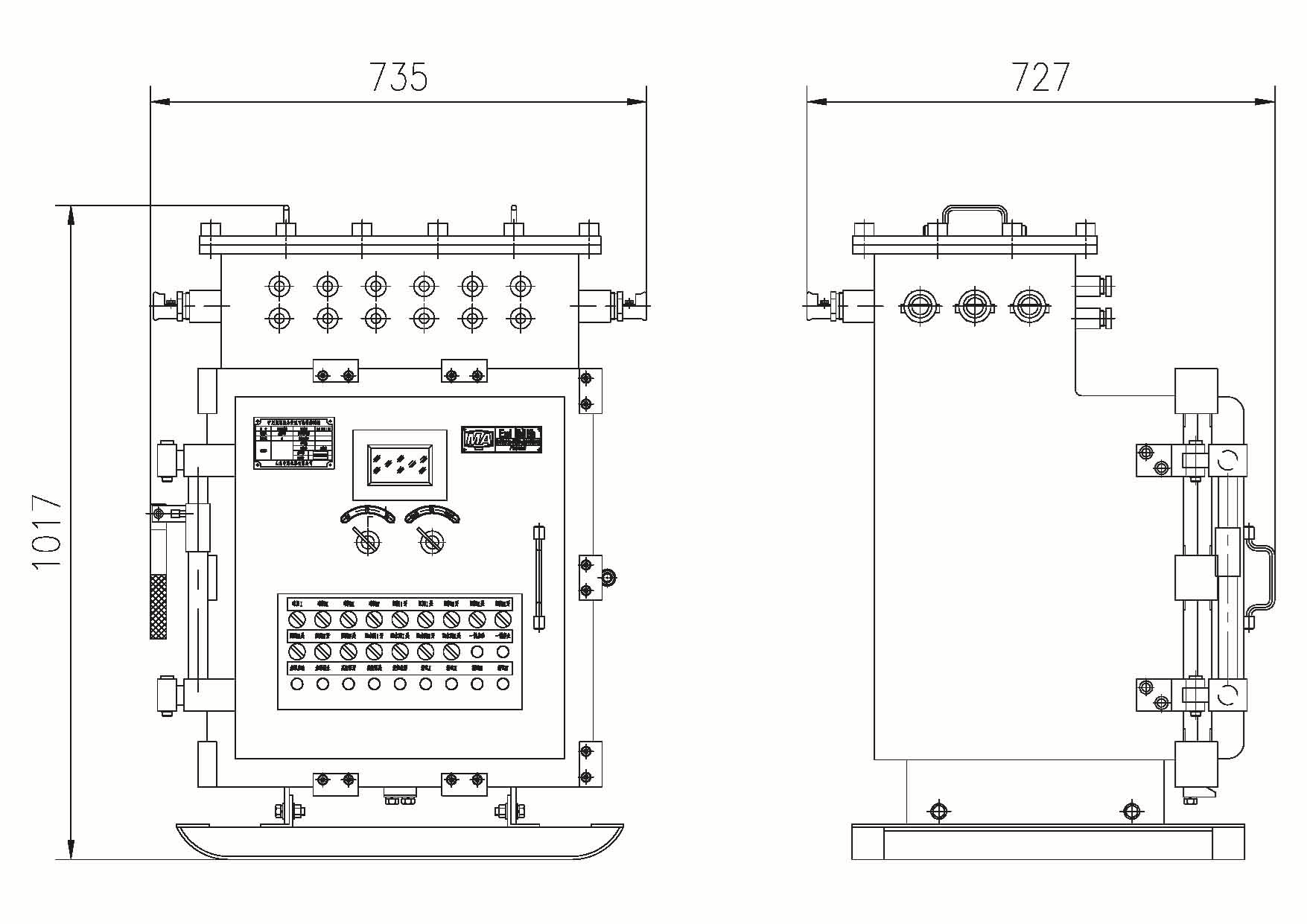

产品结构及外形尺寸
控制箱由本安电源、PLC、网络设备、继电器、接触器、外壳等组成,其外部结构如图1所示。
香港和宝典宝典资料大全50


功能及电气原理

采集功能: 开关量采集,模拟量(4-20mA;频率信号1-2KHz;PT100)采集;

控制功能: 开关量继电器输出,接触器输出(8路小功率电机控制,含电机保护器);

通讯功能:RJ45电口或光口通讯,方便子系统集成;

显示功能:4.3寸小触摸屏显示,模拟图、指示灯、采集数据等多种显示方式;

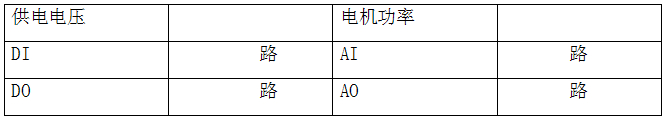

现场参数及接口
香港和宝典宝典资料大全50

井下水处理控制箱,井下环保系统控制箱,井下制冷系统控制箱,井下泵房自动化控制箱,井下变电所控制箱,小功率电机组合电源箱控制箱。



本网页内容用于宣传,不保证所有内容与实际产品相符,详情请咨询销售人员。
